Cajas de empotrar para Pladur y paredes huecas
Las cajas de empotrar para Pladur están diseñadas para realizar instalaciones eléctricas en paredes huecas, tabiques de placas de yeso laminado y otros sistemas constructivos en los que no existe un muro macizo donde fijar una caja eléctrica convencional. Permiten alojar mecanismos, conexiones y derivaciones eléctricas manteniendo la instalación integrada en la pared.
En esta categoría encontrarás cajas para Pladur y paredes huecas en diferentes formatos y dimensiones, desde cajas de 1, 2 y 3 elementos para mecanismos eléctricos hasta cajas de mayor tamaño destinadas a conexiones y derivaciones, como los formatos 100 x 100 mm, 100 x 160 mm y otras medidas.
La elección de la caja adecuada depende principalmente del tipo de instalación, el número de mecanismos o conexiones que debe alojar, las dimensiones disponibles y la profundidad de la pared. También es importante comprobar el sistema de fijación, especialmente en tabiques de Pladur, donde la caja debe quedar correctamente sujeta a la placa.
Qué son las cajas eléctricas para Pladur
Las cajas eléctricas para Pladur son envolventes preparadas para instalarse en paredes huecas. Su diseño permite introducir la caja en el hueco realizado en la placa y fijarla mediante el sistema previsto por el fabricante, quedando integrada en el tabique.
A diferencia de una caja de empotrar tradicional para obra, estas cajas no dependen de una pared maciza para su fijación. Por este motivo son una solución específica para instalaciones realizadas sobre placas de yeso laminado, tabiques huecos y otros sistemas similares.
Se utilizan tanto para mecanismos eléctricos como para determinadas conexiones, derivaciones y elementos que necesitan quedar alojados dentro de la pared.
Cajas de 1, 2 y 3 elementos
Las cajas de 1 elemento están destinadas a la instalación de un mecanismo individual, como un interruptor, pulsador, conmutador o toma de corriente compatible.
Cuando se necesitan varios mecanismos juntos, las cajas de 2 y 3 elementos permiten realizar una instalación agrupada. En esta categoría encontrarás formatos como:
-
Caja de 1 elemento de 68 x 46 mm.
-
Caja de 2 elementos de 140 x 68 x 46 mm.
-

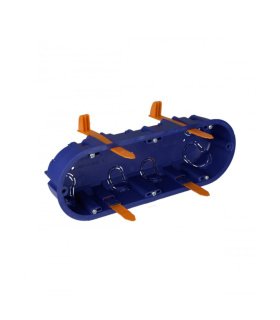

Caja de 3 elementos de 218 x 68 x 46 mm.
-
Versiones equivalentes de la Serie Blue de Solera.
Estas medidas permiten seleccionar la caja en función del número de mecanismos que se van a colocar y del espacio disponible en el tabique.
Cajas de empotrar para conexiones y derivaciones
Además de las cajas destinadas a mecanismos, existen formatos de mayor tamaño para instalaciones que necesitan disponer de un espacio más amplio para realizar conexiones o derivaciones.
En la categoría se incluyen cajas para paredes huecas de 112 x 112 mm, 100 x 160 mm y 130 x 200 mm, además de las versiones Serie Blue de Solera.
Estos formatos ofrecen mayor superficie interior que una caja de mecanismo convencional y pueden utilizarse en instalaciones donde sea necesario alojar conexiones eléctricas o disponer de más espacio para organizar los conductores.
Cómo elegir una caja de empotrar para Pladur
Antes de elegir una caja eléctrica para Pladur es importante comprobar las características de la instalación y no seleccionar únicamente por el tamaño exterior.
Número de elementos
Si la caja va destinada a mecanismos eléctricos, el número de elementos es uno de los primeros criterios que debes revisar.
Una caja de 1 elemento permite instalar un mecanismo individual, mientras que los modelos de 2 y 3 elementos permiten agrupar varios mecanismos en una misma zona.
Es importante comprobar la compatibilidad entre la caja y los mecanismos que se van a instalar, especialmente cuando se utilizan diferentes series o fabricantes.
Dimensiones de la caja
Las dimensiones determinan tanto el espacio que ocupará la caja en la pared como la capacidad interior disponible.
Antes de realizar el corte en la placa de Pladur, conviene comprobar las medidas indicadas para el modelo concreto:
-
Anchura.
-
Altura.
-
Profundidad.
-
Diámetro cuando se trate de formatos circulares.
-
Dimensiones del hueco necesario.
-
Espacio disponible para las conexiones.
No debe confundirse la medida nominal de una caja con las dimensiones exactas necesarias para realizar el hueco de instalación.
Profundidad disponible
La profundidad es especialmente importante en paredes huecas. Hay que comprobar que detrás de la placa exista espacio suficiente para introducir la caja y alojar correctamente los mecanismos o conductores.
También conviene tener en cuenta la profundidad de los propios mecanismos y el espacio necesario para realizar las conexiones sin forzar los cables.
Sistema de fijación
Una caja para Pladur debe disponer de un sistema de fijación adecuado para paredes huecas. Este sistema permite sujetar la caja a la placa y evitar desplazamientos durante la instalación y el montaje de los mecanismos.
Antes de seleccionar el modelo, comprueba que el sistema de fijación sea compatible con el tipo de tabique y con el grosor de la placa utilizada.
Aplicaciones de las cajas para paredes huecas
Las cajas de empotrar para Pladur tienen numerosas aplicaciones en instalaciones eléctricas realizadas en sistemas de tabiquería seca.
Instalación de interruptores y mecanismos
Las cajas de 1, 2 y 3 elementos se utilizan habitualmente para instalar interruptores, conmutadores, pulsadores, enchufes y otros mecanismos eléctricos compatibles.
Las cajas de varios elementos permiten agrupar diferentes mecanismos en una misma zona y mantener una instalación ordenada.
Instalaciones eléctricas en viviendas
En viviendas con paredes de Pladur son habituales las instalaciones de mecanismos eléctricos directamente sobre los tabiques. Las cajas para paredes huecas permiten colocar los mecanismos de forma integrada sin necesidad de recurrir a cajas de superficie.
Pueden utilizarse en dormitorios, salones, cocinas, pasillos, oficinas y otras zonas donde existan tabiques de placa de yeso laminado.
Oficinas y locales comerciales
Los sistemas de tabiquería seca también son frecuentes en oficinas y locales. En estos casos pueden necesitarse numerosas cajas para mecanismos y puntos eléctricos distribuidos por diferentes zonas.
La utilización de cajas específicas para paredes huecas facilita la instalación y permite adaptar el número de elementos a cada punto.
Conexiones y derivaciones eléctricas
Los formatos de mayor tamaño proporcionan más espacio para determinadas conexiones y derivaciones. Las cajas de 100 x 100 mm, 100 x 160 mm y otros formatos similares permiten disponer de una envolvente más amplia que las cajas destinadas exclusivamente a mecanismos.
La elección debe hacerse siempre teniendo en cuenta el número de conductores, el tipo de conexión y el espacio necesario para trabajar correctamente dentro de la caja.
Cajas de empotrar Pladur de 100 x 100 y 100 x 160
Las medidas 100 x 100 y 100 x 160 son búsquedas especialmente relevantes dentro de esta categoría porque corresponden a formatos utilizados cuando se necesita una caja de mayor tamaño que las destinadas a mecanismos.

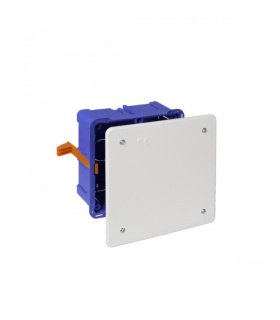

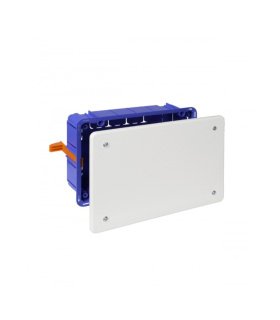

Las cajas Serie Blue de Solera incluyen un modelo de 100 x 100 con unas dimensiones de 107 x 107 x 45 mm y otro para 100 x 160 con unas dimensiones de 170 x 112 x 47 mm.
Al seleccionar este tipo de caja es importante diferenciar entre la medida nominal y las dimensiones exteriores reales del producto. También debe comprobarse el hueco necesario para su instalación y la profundidad disponible detrás de la placa.
Serie Blue de Solera para paredes huecas
La categoría incluye diferentes modelos de la Serie Blue de Solera específicamente destinados a instalaciones en paredes huecas.
Entre ellos se encuentran cajas de 1, 2 y 3 elementos, además de formatos de mayor tamaño para instalaciones de 100 x 100 y 100 x 160.
Esta variedad permite seleccionar una caja según el número de mecanismos o las dimensiones de la conexión que se necesita realizar, manteniendo una solución específica para sistemas de placa de yeso y paredes huecas.

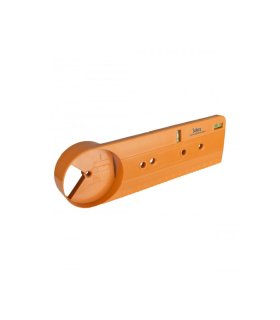

También está disponible una plantilla para cajas de empotrar Pladur Serie Blue Solera, que puede facilitar la preparación del hueco de instalación y ayudar a trabajar con las dimensiones correspondientes al sistema.
Ventajas de utilizar cajas específicas para Pladur
Utilizar una caja diseñada específicamente para paredes huecas ofrece varias ventajas frente a adaptar una caja convencional.
Entre las principales se encuentran:
-
Fijación específica para paredes huecas.
-
Instalación integrada en placas de yeso laminado.
-
Diferentes formatos para mecanismos y conexiones.
-
Disponibilidad de cajas de 1, 2 y 3 elementos.
-
Modelos de mayor tamaño para derivaciones.
-
Diferentes profundidades y dimensiones.
-
Facilitan la organización de los conductores.
-
Permiten instalar mecanismos sin recurrir a cajas de superficie.
La elección de una caja específica también facilita el trabajo durante el montaje, ya que el sistema está pensado para las características propias de un tabique hueco.
Diferencia entre cajas de mecanismos y cajas de empalme
Aunque ambas pertenecen a las soluciones para instalaciones en paredes huecas, no todas las cajas tienen la misma función.
Las cajas de 1, 2 y 3 elementos están principalmente orientadas a la instalación de mecanismos eléctricos. Su formato permite colocar uno o varios mecanismos agrupados.
Las cajas de mayor tamaño, como las de 100 x 100, 100 x 160 o 130 x 200 mm, proporcionan un espacio interior superior y pueden utilizarse para determinadas conexiones, derivaciones y otras necesidades de instalación.
Por ello, antes de seleccionar una caja conviene identificar si se necesita alojar un mecanismo o realizar conexiones eléctricas dentro de la propia caja.
Consejos para instalar cajas eléctricas en Pladur
Antes de realizar el hueco, comprueba las dimensiones exactas de la caja y las indicaciones del fabricante. Una abertura demasiado grande puede dificultar la fijación, mientras que un hueco insuficiente puede impedir introducir correctamente la caja.
También es importante comprobar la ubicación de perfiles metálicos, conducciones y otros elementos que puedan encontrarse detrás de la placa.
Una vez instalada, la caja debe quedar correctamente fijada y alineada con la superficie del tabique. Los conductores deben disponer del espacio necesario para realizar las conexiones sin quedar sometidos a esfuerzos innecesarios.
La instalación y manipulación de circuitos eléctricos debe realizarse conforme a las condiciones técnicas correspondientes y por personal cualificado cuando proceda.
Cajas para Pladur según cada necesidad de instalación
La elección de una caja de empotrar para Pladur depende principalmente del uso que se le vaya a dar. Para un interruptor o una toma individual puede ser suficiente una caja de 1 elemento. Si se necesitan varios mecanismos juntos, existen cajas de 2 y 3 elementos.
Cuando la instalación requiere más espacio para conexiones o derivaciones, los formatos de mayor tamaño ofrecen una capacidad interior superior.
En esta categoría puedes encontrar cajas para paredes huecas de diferentes medidas, cajas de 1, 2 y 3 elementos, modelos Serie Blue de Solera, cajas de 100 x 100, 100 x 160 y 130 x 200 mm, además de una plantilla específica para facilitar el montaje de las cajas compatibles.
Antes de elegir el modelo, comprueba siempre las dimensiones, profundidad, número de elementos, sistema de fijación y espacio disponible detrás de la placa. De esta forma podrás seleccionar una caja adecuada para el tipo de instalación eléctrica que vas a realizar.
