Cajas de empalme estancas para instalaciones eléctricas
Las cajas de empalme estancas están diseñadas para proteger las conexiones eléctricas frente a la entrada de agua, humedad, polvo y otros agentes externos. Son una opción habitual cuando los empalmes, derivaciones o conexiones de conductores deben quedar protegidos en instalaciones donde las condiciones ambientales requieren un mayor nivel de protección que el de una caja de conexiones convencional.
En esta categoría encontrarás cajas de empalme estancas de diferentes formatos y dimensiones, incluyendo modelos redondos, cuadrados y rectangulares, cajas con conos de entrada, cajas ciegas y soluciones con distintos grados de protección IP. También disponemos de conectores estancos IP68 para completar determinadas conexiones y mejorar la protección del conjunto.
La elección de una caja estanca debe realizarse teniendo en cuenta el lugar de instalación, el número y sección de los conductores, el tipo de entrada de cable, las dimensiones necesarias para realizar las conexiones y el grado de protección requerido. No todas las instalaciones necesitan el mismo nivel de estanqueidad, por lo que conviene seleccionar el modelo en función de las condiciones reales de trabajo.
¿Para qué sirven las cajas de empalme estancas?
Las cajas de empalme estancas se utilizan para alojar y proteger conexiones eléctricas, derivaciones y empalmes de cables. Su función principal es mantener los conductores y sus conexiones protegidos frente a factores ambientales que podrían deteriorar el aislamiento o comprometer la instalación.
Son especialmente habituales en instalaciones eléctricas donde existe presencia de humedad, polvo, salpicaduras o exposición a las condiciones ambientales.
Entre sus aplicaciones se encuentran:
-
Instalaciones eléctricas exteriores.
-
Alumbrado exterior y conexiones de luminarias.
-
Jardines y zonas ajardinadas.
-
Garajes, almacenes y zonas de servicio.
-
Instalaciones industriales.
-
Cuartos técnicos y espacios con humedad.
-
Derivaciones de líneas eléctricas.
-
Conexiones de cables en canalizaciones.
-
Instalaciones auxiliares y de mantenimiento.
-
Conexiones que necesitan protección frente a polvo y agua.
También pueden utilizarse como cajas de derivación estancas cuando es necesario distribuir una línea eléctrica hacia varios circuitos o puntos de consumo.
Cajas estancas con conos para entrada de cables
Las cajas estancas con conos incorporan entradas preparadas para introducir los cables y realizar las conexiones eléctricas en el interior de la caja. Este formato facilita el montaje y permite adaptar la entrada a diferentes instalaciones.
Dentro de la categoría encontrarás modelos de distintas dimensiones, desde cajas compactas como las de 70 x 40 mm o 80 x 80 x 35 mm hasta cajas rectangulares de mayor capacidad, como los modelos de 153 x 110 x 65 mm, 220 x 170 x 80 mm y 310 x 240 x 125 mm.
La elección del tamaño debe hacerse considerando tanto el número de cables como el espacio necesario para realizar correctamente los empalmes. Una caja demasiado pequeña puede dificultar la instalación y el mantenimiento, mientras que una caja sobredimensionada puede ocupar más espacio del necesario.
Por este motivo, antes de seleccionar una caja de empalme es recomendable comprobar las dimensiones interiores útiles y la cantidad de conexiones que debe alojar.
Cajas estancas redondas
Las cajas estancas redondas son una alternativa compacta para determinadas derivaciones y conexiones eléctricas. En esta categoría disponemos de modelos redondos con conos, como la caja estanca de 70 x 40 mm.
Su formato puede resultar interesante cuando el espacio disponible es reducido o cuando las características de la instalación hacen conveniente utilizar una caja de geometría circular.
Cajas estancas cuadradas
Las cajas estancas cuadradas permiten disponer de una superficie interior más regular para organizar los conductores y realizar conexiones.
Encontrarás modelos compactos de 80 x 80 x 35 mm y cajas de mayor tamaño, como las de 100 x 100 x 55 mm con grado de protección IP55.
Este formato es frecuente en instalaciones eléctricas donde se necesita una caja de derivación de dimensiones contenidas pero con espacio suficiente para realizar las conexiones.
Cajas estancas rectangulares
Las cajas rectangulares ofrecen mayor capacidad cuando el número de conductores, empalmes o derivaciones aumenta. Dentro de la categoría existen diferentes tamaños para adaptar la caja al volumen de conexiones de cada instalación.

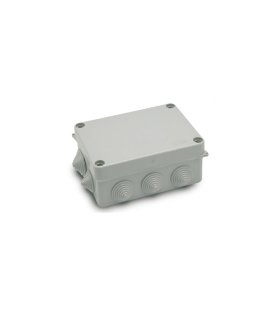

Entre las opciones disponibles se encuentran modelos de 153 x 110 x 65 mm, 220 x 170 x 80 mm y 310 x 240 x 125 mm.
Las cajas rectangulares de mayor tamaño pueden ser especialmente útiles cuando se necesita disponer de más espacio interior para organizar cables y conexiones eléctricas.
Cajas estancas IP55 e IP65
El grado de protección IP es uno de los aspectos más importantes al elegir una caja de empalme estanca. La clasificación IP indica el nivel de protección que ofrece la envolvente frente a la entrada de cuerpos sólidos y agua.
En esta categoría encontrarás cajas con protección IP55 e IP65, además de otros modelos estancos según sus características.
Una caja IP55 ofrece protección frente a la entrada de polvo en un nivel determinado y frente a chorros de agua. Por su parte, una caja IP65 proporciona un nivel superior de protección frente al polvo y está protegida frente a chorros de agua.
La elección entre IP55, IP65 u otro grado de protección debe hacerse según las condiciones reales de la instalación. No se trata simplemente de elegir siempre el grado más alto, sino de utilizar una caja cuya protección sea adecuada para el entorno donde va a instalarse.
¿Qué significa IP55?
IP55 identifica una envolvente con protección frente a la entrada de polvo en determinadas condiciones y frente a chorros de agua procedentes de cualquier dirección.
Por ello, las cajas IP55 pueden utilizarse en diferentes instalaciones donde exista exposición a polvo y agua, siempre respetando las condiciones y limitaciones indicadas por el fabricante.
¿Qué significa IP65?
IP65 corresponde a una protección superior frente al polvo y a chorros de agua. Es una clasificación habitual en cajas estancas destinadas a instalaciones que necesitan una protección elevada frente a agentes externos.

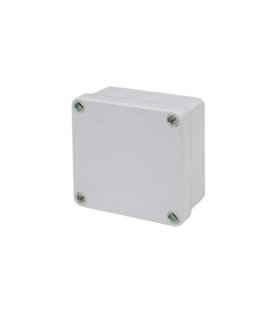

En la categoría encontrarás cajas estancas ciegas IP65 de 100 x 100 x 55 mm, 153 x 110 x 65 mm y 220 x 170 x 80 mm.
Cajas estancas ciegas
Las cajas estancas ciegas son envolventes cerradas destinadas a proteger conexiones y componentes eléctricos en su interior. A diferencia de los modelos con conos de entrada, las cajas ciegas no incorporan las mismas entradas preformadas para los conductores, por lo que pueden utilizarse cuando se necesita una configuración específica de las entradas.
Esta característica puede resultar útil en instalaciones donde la entrada de los cables debe realizarse de acuerdo con una distribución concreta o donde se utilizan accesorios específicos para garantizar la estanqueidad.

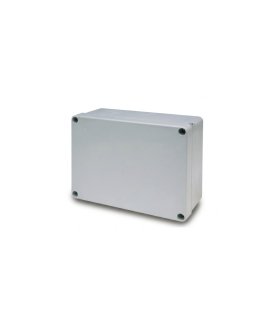

Dentro de esta categoría encontrarás cajas ciegas IP65 en diferentes tamaños, desde 100 x 100 x 55 mm hasta 220 x 170 x 80 mm.
Conectores estancos IP68 para conexiones eléctricas
Además de las cajas de empalme, determinados montajes pueden requerir conectores estancos para proteger el punto de entrada o unión de los cables.
El conector estanco IP68 M20 disponible en esta categoría permite complementar determinadas instalaciones en las que se necesita una conexión protegida frente a la entrada de agua y polvo.
Los conectores y prensaestopas estancos deben seleccionarse teniendo en cuenta el diámetro del cable y las características de la instalación. Una correcta compatibilidad entre el cable, el accesorio y la caja es fundamental para mantener el nivel de protección previsto.
Cómo elegir una caja de empalme estanca
Antes de seleccionar una caja de conexiones estanca conviene revisar varios aspectos técnicos:
1. Grado de protección IP
Comprueba las condiciones ambientales del lugar donde se instalará la caja y selecciona un grado de protección adecuado. IP55 e IP65 son dos de las clasificaciones disponibles dentro de esta categoría.
2. Dimensiones de la caja
La caja debe disponer de espacio suficiente para alojar los conductores, bornes, empalmes y accesorios necesarios. Ten en cuenta las dimensiones exteriores y, cuando sea necesario, el espacio interior disponible.
3. Número de cables y conexiones
Cuantas más derivaciones o conductores tenga la instalación, mayor será el espacio necesario dentro de la caja. Evita concentrar demasiadas conexiones en una caja que no tenga capacidad suficiente.
4. Sistema de entrada de cables
Las cajas con conos facilitan determinadas instalaciones, mientras que las cajas ciegas permiten plantear las entradas según las necesidades del montaje utilizando los accesorios correspondientes.
5. Condiciones del entorno
Analiza si la caja estará expuesta a humedad, agua, polvo, salpicaduras, suciedad o condiciones ambientales exigentes. El entorno determina en gran medida el grado de protección necesario.
6. Espacio disponible
Comprueba el lugar donde se instalará la caja antes de elegir el modelo. Las dimensiones de una caja de 100 x 100 mm no ofrecen la misma capacidad que un modelo rectangular de 220 x 170 mm o 310 x 240 mm.
Ventajas de utilizar cajas de empalme estancas
Las cajas de empalme estancas aportan una protección adicional a las conexiones eléctricas y permiten organizar las derivaciones dentro de una envolvente adecuada.
Entre sus principales ventajas destacan:
-
Protección frente a polvo y agua según el grado IP del modelo.
-
Mayor protección de las conexiones eléctricas.
-
Diferentes formatos y tamaños para adaptarse a cada instalación.
-
Posibilidad de utilizar cajas con conos o modelos ciegos.
-
Soluciones compactas para pequeñas derivaciones.
-
Modelos de mayor capacidad para instalaciones con más conexiones.
-
Compatibilidad con accesorios de conexión estancos.
-
Aplicación en instalaciones eléctricas exteriores y entornos exigentes.
La correcta elección de la caja contribuye a mantener protegidos los empalmes y facilita las labores posteriores de inspección, mantenimiento o modificación de la instalación.
Aplicaciones habituales de las cajas de conexión estancas
Las cajas de empalme estancas tienen un amplio campo de aplicación dentro de las instalaciones eléctricas. Se utilizan tanto en pequeños trabajos de instalación como en montajes profesionales donde las conexiones necesitan una protección específica.
En alumbrado exterior pueden emplearse para proteger derivaciones hacia luminarias, proyectores, apliques o diferentes puntos de iluminación. En jardines pueden utilizarse para determinadas conexiones eléctricas, siempre seleccionando una solución compatible con las condiciones concretas de la instalación.
También son habituales en instalaciones industriales, almacenes, garajes, zonas técnicas y otros espacios donde pueda existir polvo o humedad.
Para instalaciones profesionales, la elección debe realizarse siempre teniendo en cuenta las características de los conductores, accesorios, envolventes y demás elementos que forman parte del conjunto.
Cajas de empalme estancas para instalaciones profesionales
Una caja de empalme no es únicamente un elemento para ocultar una conexión. Su función es proteger y organizar los conductores y mantener las condiciones de seguridad y funcionamiento previstas para la instalación.
Por eso, al elegir una caja de derivación estanca es importante prestar atención al grado de protección, dimensiones, sistema de entrada de cables y condiciones ambientales. También debe comprobarse la compatibilidad de los accesorios utilizados para mantener la protección del conjunto.
En Electricidad a lo Bestia encontrarás cajas estancas redondas, cuadradas y rectangulares, modelos con conos, cajas ciegas IP65 y soluciones para diferentes tamaños de instalación. La variedad de dimensiones permite seleccionar una caja adecuada tanto para conexiones compactas como para derivaciones que requieren mayor espacio interior.
