Cajas de automáticos estancas para instalaciones eléctricas
Las cajas de automáticos estancas están diseñadas para alojar y proteger dispositivos de protección eléctrica en instalaciones donde es necesario disponer de una envolvente con protección frente a las condiciones ambientales. Son una alternativa especialmente útil cuando un cuadro eléctrico convencional no ofrece el nivel de protección necesario frente al polvo, la humedad o el agua.
En esta categoría encontrarás cajas estancas precintables con diferentes capacidades, desde modelos compactos de 3 y 4 elementos hasta cajas de 16 elementos. También disponemos de diferentes grados de protección, principalmente IP54 e IP65, y formatos verticales u horizontales para adaptar el cuadro al espacio disponible.
Estas cajas pueden utilizarse para alojar interruptores automáticos, diferenciales, protectores y otros dispositivos de protección y maniobra compatibles con el espacio modular disponible. La elección del modelo debe realizarse teniendo en cuenta el número de elementos necesarios, el grado de protección, la orientación, las dimensiones y las características de la instalación.
¿Qué es una caja de automáticos estanca?
Una caja de automáticos estanca es una envolvente eléctrica preparada para instalar determinados elementos de protección y distribución eléctrica en condiciones donde se necesita una protección superior a la de una caja convencional.
Su función es proteger la aparamenta instalada en su interior y proporcionar una envolvente adecuada para organizar los dispositivos eléctricos. Dependiendo del modelo, puede incorporar puerta, sistema de cierre y posibilidad de precintado.
El término “elementos” hace referencia al espacio disponible para dispositivos modulares. Por ello, antes de elegir una caja es importante calcular cuántos módulos ocuparán los aparatos que se quieren instalar y dejar el espacio necesario para realizar correctamente las conexiones.
Entre los dispositivos que pueden formar parte de este tipo de cuadros se encuentran:
-
Interruptores automáticos.
-
Interruptores diferenciales.
-
Protectores contra sobretensiones.
-
Otros dispositivos modulares compatibles.
-
Elementos de protección y maniobra según la instalación.
La compatibilidad concreta debe comprobarse según las características del modelo de caja y de los dispositivos que se vayan a instalar.
Cajas estancas precintables
Una de las características principales de los modelos disponibles en esta categoría es el sistema de precintado. Las cajas estancas precintables permiten realizar instalaciones en las que se necesita impedir o controlar el acceso al interior de la envolvente una vez finalizado el montaje.
El precintado puede ser relevante en determinadas instalaciones eléctricas, especialmente cuando se requiere limitar el acceso a los elementos protegidos o mantener una configuración determinada del cuadro.
La categoría incluye modelos precintables de 3, 4, 6, 7, 8, 12 y 16 elementos, por lo que es posible elegir la capacidad en función de la cantidad de aparamenta que deba alojarse.

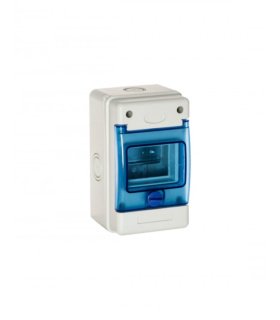

Caja estanca precintable de 3 y 4 elementos
Los modelos de 3 y 4 elementos son adecuados cuando se necesita una caja compacta para una instalación con pocos dispositivos modulares.
Su reducido número de módulos permite resolver determinadas instalaciones donde no es necesario disponer de un cuadro de gran capacidad. Antes de elegirlos, conviene calcular el espacio ocupado por cada dispositivo y comprobar si las conexiones pueden realizarse correctamente en el interior.
Cajas estancas de 6, 7 y 8 elementos
Las cajas de 6, 7 y 8 elementos ofrecen una capacidad intermedia para instalaciones que necesitan incorporar varios dispositivos de protección.
Dentro de la categoría encontrarás modelos de 6 elementos IP65, así como una caja de 7 elementos IP54 en formato vertical y una caja de 8 elementos IP65 en formato horizontal.
La orientación puede ser un criterio importante cuando el espacio disponible para la instalación está condicionado por la pared, el cuadro existente o la distribución de los conductores.
Cajas estancas de 12 y 16 elementos
Cuando aumenta el número de circuitos o dispositivos de protección, puede ser necesario recurrir a cajas de mayor capacidad.
Los modelos de 12 elementos permiten disponer de más espacio modular, mientras que las cajas de 16 elementos ofrecen una capacidad superior para instalaciones que requieren una mayor cantidad de aparamenta.
En estos casos es especialmente importante comprobar no solo el número de módulos, sino también el espacio disponible para el cableado y las conexiones.
Cajas de automáticos IP65 e IP54
El grado de protección IP es uno de los principales criterios que debes revisar antes de seleccionar una caja de automáticos estanca.
La clasificación IP indica el nivel de protección que proporciona la envolvente frente a la entrada de cuerpos sólidos y agua. En esta categoría encontrarás principalmente modelos IP54 e IP65.
Cajas de automáticos IP65
Las cajas con grado de protección IP65 ofrecen un nivel elevado de protección frente a la entrada de polvo y frente a chorros de agua.
Son una opción a considerar cuando las condiciones de la instalación requieren una envolvente con mayor protección frente a estos agentes externos.
En la categoría encontrarás cajas estancas precintables IP65 de 3, 4, 6, 8 y 12 elementos.
La elección de IP65 debe responder siempre a las condiciones reales del lugar de instalación y a los requisitos técnicos de la instalación eléctrica.
Cajas de automáticos IP54
Las cajas IP54 proporcionan protección frente a la entrada de polvo en determinadas condiciones y frente a salpicaduras de agua.
Dentro de esta categoría existen modelos IP54 de 7, 12 y 16 elementos, lo que permite combinar el grado de protección requerido con diferentes capacidades.
No es recomendable seleccionar una caja únicamente por el número de elementos. El grado IP debe corresponder a las condiciones ambientales del lugar donde se instalará.
Cómo elegir una caja de automáticos estanca
Seleccionar correctamente una caja de automáticos requiere analizar varios factores. No todas las instalaciones necesitan la misma capacidad ni el mismo nivel de protección.
Número de elementos
El primer criterio es calcular cuántos módulos ocuparán los dispositivos que se instalarán.
Una caja de 3 elementos no ofrece la misma capacidad que una de 12 o 16 elementos. Antes de seleccionar el modelo, conviene sumar el espacio modular de los interruptores automáticos, diferenciales, protectores contra sobretensiones y demás dispositivos previstos.
También es recomendable evitar elegir una caja demasiado justa si existe la posibilidad de realizar futuras ampliaciones.
Grado de protección IP
Comprueba las condiciones ambientales del lugar de instalación y selecciona un grado de protección adecuado.
Para instalaciones donde exista mayor exposición a polvo o agua, puede ser necesario recurrir a una caja con un grado de protección superior, siempre de acuerdo con los requisitos del proyecto y las indicaciones del fabricante.
Formato vertical u horizontal
La orientación de la caja también puede ser importante.
Un modelo vertical puede adaptarse mejor a determinadas superficies o espacios estrechos, mientras que una caja horizontal puede resultar más conveniente cuando la distribución disponible requiere esa orientación.
En esta categoría encontrarás, por ejemplo, modelos de 7 elementos verticales y de 8 elementos horizontales.
Sistema de precintado
Si la instalación requiere limitar el acceso al interior del cuadro, comprueba que el modelo disponga de sistema de precintado y que este sea adecuado para el uso previsto.
Las cajas precintables son especialmente interesantes cuando se necesita mantener protegida la configuración del cuadro una vez terminada la instalación.
Espacio para el cableado
El número de elementos no es el único aspecto que determina el tamaño adecuado de una caja.
También es necesario disponer de espacio suficiente para introducir los conductores, realizar las conexiones y organizar el cableado correctamente. Una caja con capacidad modular suficiente puede resultar poco adecuada si el espacio disponible para las conexiones es insuficiente.
Aplicaciones de las cajas de automáticos estancas
Las cajas de automáticos estancas pueden utilizarse en diferentes tipos de instalaciones eléctricas donde sea necesario proteger la aparamenta frente a las condiciones ambientales.
Entre sus posibles aplicaciones se encuentran:
-
Instalaciones eléctricas exteriores.
-
Garajes y zonas de aparcamiento.
-
Instalaciones industriales.
-
Almacenes y zonas de servicio.
-
Cuadros auxiliares.
-
Instalaciones agrícolas.
-
Zonas técnicas.
-
Distribuciones eléctricas que requieren una envolvente protegida.
-
Instalaciones donde se necesita una caja precintable.
-
Ampliaciones o modificaciones de determinados cuadros eléctricos.
En todos los casos, la caja debe seleccionarse de acuerdo con las características de la instalación, las condiciones ambientales y los dispositivos que se vayan a instalar.
Ventajas de las cajas de automáticos estancas
Utilizar una caja estanca adecuada permite disponer de una envolvente diseñada para proteger la aparamenta eléctrica frente a determinados agentes externos.
Entre sus principales ventajas destacan:
-
Protección frente a polvo y agua según el grado IP del modelo.
-
Diferentes capacidades para adaptarse al número de dispositivos.
-
Modelos compactos para instalaciones con pocos módulos.
-
Cajas de mayor capacidad para cuadros con más aparamenta.
-
Disponibilidad de modelos IP54 e IP65.
-
Sistemas de precintado en los modelos correspondientes.
-
Diferentes formatos y orientaciones.
-
Protección y organización de los dispositivos de protección eléctrica.
La elección adecuada de la envolvente facilita además las tareas de instalación, revisión y mantenimiento de la aparamenta.
Cajas estancas para automáticos y aparamenta modular
Las cajas de automáticos forman parte del conjunto de elementos que intervienen en la distribución y protección de una instalación eléctrica. En su interior pueden instalarse diferentes dispositivos modulares, siempre que sean compatibles con la caja y con el espacio disponible.
Por este motivo, antes de realizar el montaje es importante comprobar la anchura modular de los dispositivos, la capacidad total de la caja y el espacio disponible para las conexiones.
En instalaciones con varios circuitos, por ejemplo, puede ser necesario combinar interruptores automáticos con un diferencial y otros elementos de protección. En estos casos, una caja con mayor número de elementos puede facilitar la distribución del cuadro y permitir futuras modificaciones.
¿Qué caja de automáticos estanca necesito?
La elección depende principalmente de cuatro factores: número de módulos, grado de protección IP, dimensiones disponibles y características de la instalación.
Si necesitas una solución compacta para pocos dispositivos, puedes valorar los modelos de 3 o 4 elementos. Para instalaciones con una cantidad intermedia de aparamenta existen cajas de 6, 7 y 8 elementos. Cuando se necesita mayor capacidad, los modelos de 12 y 16 elementos permiten alojar un número superior de dispositivos modulares.
También debes comprobar si necesitas IP54 o IP65 y si la instalación requiere una caja precintable.
En Electricidad a lo Bestia encontrarás diferentes cajas de automáticos estancas precintables para adaptar la envolvente a las necesidades de cada instalación, con distintas capacidades y grados de protección.
